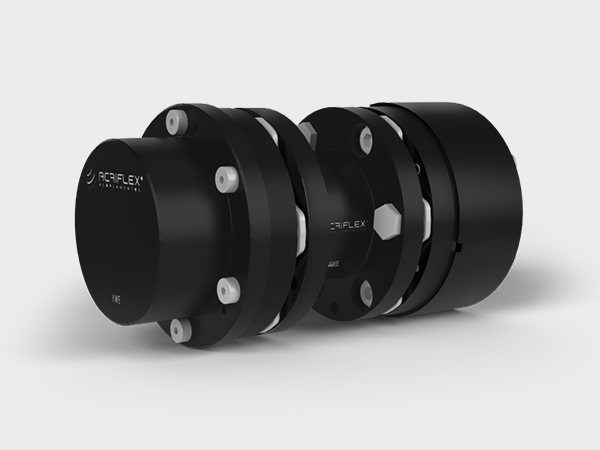

Acoplamento AWE-180 Acriflex

O Acoplamento AWE-180 foi projetado para serviços de média potência, ofercendo alta confiabilidade e precisão. Atende às especificações API 610 e API 617, sendo ideal para aplicações industriais exigentes. Sua construção robusta inclui dois cubos e uma unidade central flexível, facilitando instalação e manutenção. Além disso, possui um dispositivo de segurança anti-flail, garantindo maior segurança operacional.

Especificações Técnicas:

• Marca: Acriflex Acoplamentos.
• N/REF: AWE-180.
• NCM: 84836090.
• Rating (HP/1000RPM): 180.
• Torque Nominal (Nm): 1.283.
• Rotação Máxima:
  • Não Balanceado: 4.600 RPM.
  • Balanceado: 18.000 RPM.
• Desalinhamento Máximo:
  • Axial: 1,80 mm.
  • Radial: 0,60 mm.
• Dimensões:
  • ØD: 152 mm.
  • ØD1: 110 mm.
  • Ød Máx.: 80 mm.
  • Ød1 Máx.: 100 mm.
  • L: 63 mm.
  • BE Mínimo: 125 mm.
  • BE Padrão: 140/180/250 mm.
  • Peso (BE Mín.): 14,9 kg.
• Tamanho e Propriedades:
  • Momento de Inércia (kg.m²): 0,049.
  • Momento de Inércia (kg.m² por metro): 0,023.
  • Rigidez Torcional (MNm/rad): 0,445.

Descrição Detalhada:

O Acoplamento AWE-180 é um modelo de alta precisão, ideal para bombas, compressores e outros equipamentos industriais. Projetado para atender às normas API 610 e API 617, oferece excelente resistência e durabilidade.

Seu design consiste em dois cubos e uma unidade central flexível montada de fábrica, que pode ser instalada e removida como uma única peça, tornando a manutenção mais simples. O acoplamento também inclui um dispositivo de segurança anti-flail, garantindo a retenção do espaçador em caso de falhas das lâminas flexíveis.

As lâminas do acoplamento são fabricadas em aço inoxidável da série 300, proporcionando alta resistência e flexibilidade, enquanto os demais componentes são feitos em aço carbono com proteção anticorrosiva.

Além disso, o kit gagging acompanha o produto para garantir segurança no transporte e deve ser removido antes da instalação.

Aplicações:

• Equipamentos que seguem as normas API 610 e API 617.
• Bombas e compressores industriais.
• Sistemas que exigem alta confiabilidade e precisão no acoplamento.
• Equipamentos sujeitos a desalinhamentos axial e radial.

Benefícios:

• Alta confiabilidade para serviços de média potência.
• Fácil instalação e manutenção devido à unidade central flexível montada de fábrica.
• Sistema anti-flail para maior segurança operacional.
• Materiais resistentes: lâminas em aço inoxidável série 300 e componentes em aço carbono com proteção anticorrosiva.
• Atende às normas API 610 e API 617, garantindo desempenho e segurança.
• Balanceamento dinâmico preciso, com opções AGMA e ISO para diferentes classes de precisão.
